陜西蝸輪蝸桿配件的調整方法
作者：admin 發布日期：2015/12/15 17:53:37

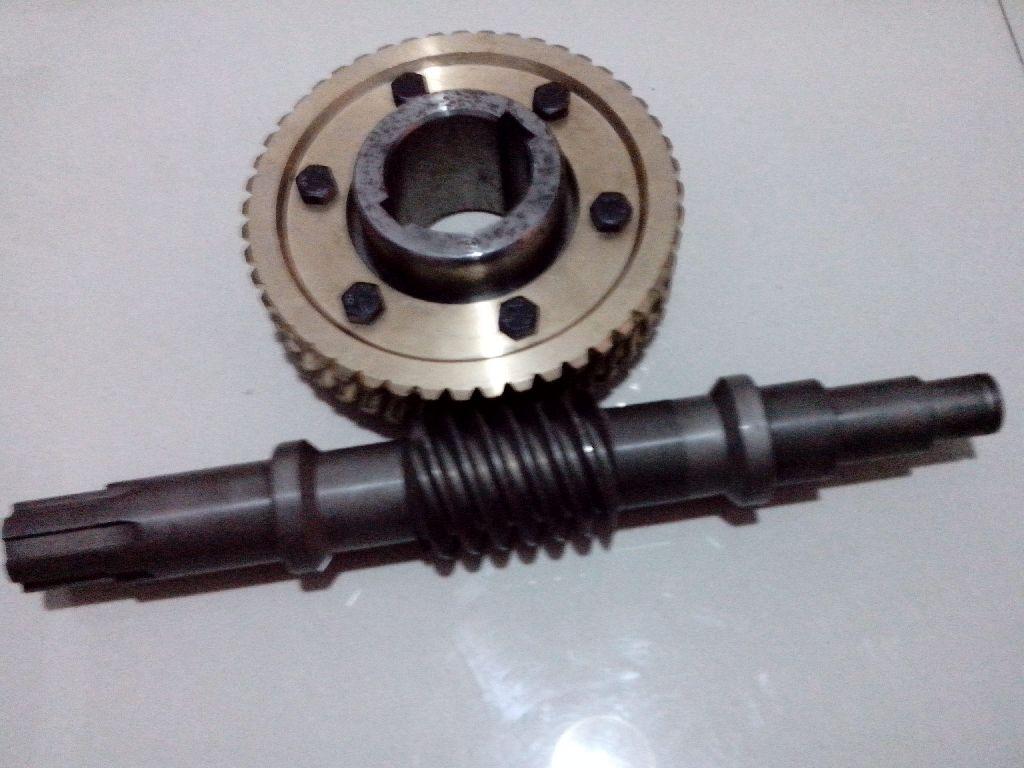

蝸輪蝸桿機構常用來傳遞兩交錯軸之間的運動和動力。蝸輪與蝸桿在其中間平面內相當于齒輪與齒條，蝸桿又與螺桿形狀相似。下面我們就來了解下蝸輪蝸桿配件質量的檢測和調整方法：
蝸桿蝸輪副裝配后的齒面接觸情況，除了反映出加工質量外，也反映出裝配位置的正確性。其中主要的兩項裝配誤差因素是蝸桿軸向的對中性和蝸輪中心距。也用以下方法檢測并進行調整。
光隙法：
當蝸桿分別以不同齒側與蝸輪齒面嚙合接觸時，觀測沿蝸桿全長各齒面間的光隙。通過對蝸桿位置的調整，使左右齒面的光隙最大限度地達到全長均勻一致。
印痕法：
蝸桿齒面上涂一層薄薄的著色劑，在輕微制動下使蝸輪副進行嚙合運轉。根據所得到的齒面印痕情況進行蝸桿位置的調整。
與此相應的蝸桿齒面接觸情況為螺旋線全長接觸。當存在裝配誤差時，蝸輪齒面的接觸印痕將出現某一部分加重，相反的部位減輕甚至不接觸。
